【夹具技术指南】5轴加工及夹具：话说回来，什么是5轴加工呢？

2026-08-10 产品介绍 471
此篇为今尾夹具技术指南的番外篇，对最近热门的5轴加工及其使用的夹具为主题进行说明。


话说回来，什么是5轴加工呢？

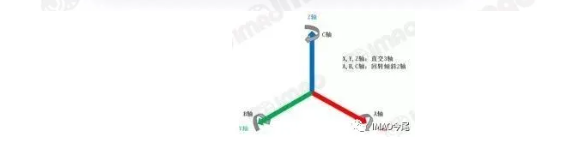

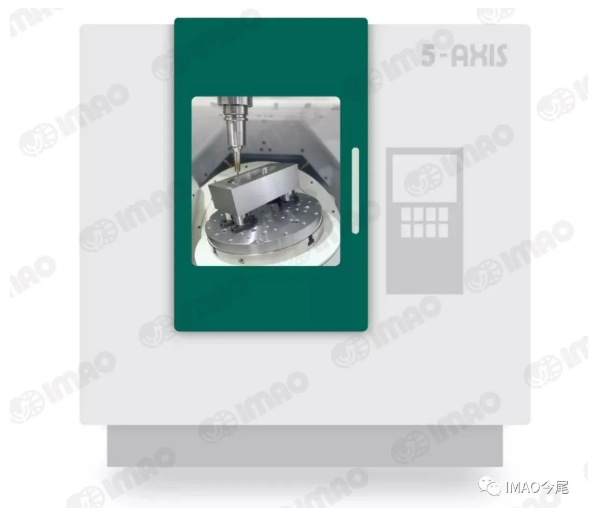

「X,Y,Z直线上的3个轴 + 旋转2个轴(旋转+倾斜) = 5轴」使用此5个轴进行的加工。



5轴加工有以下2种形式

1. 分立型5轴加工

旋转2轴(旋转+倾斜)在停止状态下，仅直线上的3轴进行加工的方法。

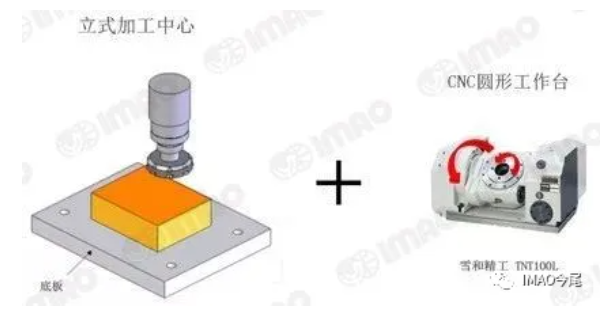

例：3轴机床+圆转台(旋转+倾斜)


2. 同步型5轴加工

直线3轴与旋转2轴(旋转+倾斜)同时运动进行加工的方法
例：5轴控制加工中心


5轴控制加工中心的种类


同步型5轴加工的5轴加工中心可以大致分类为以下3种种类。

1、工作台旋转型···工作台可以进行旋转2轴(旋转+倾斜)自由旋转的结构

2、主轴顶端旋转型···主轴拥有2个旋转轴(旋转+倾斜)的构造

3、主轴顶端及工作台旋转型···工作台拥有1个旋转轴，主轴拥有1倾斜轴的构造



5轴加工的优势


以下为5轴加工的3点优势。

1、缩短加工时间

缩短工具的长度提高加工精度。面加工时，可以使用刀具旋转速度快的部位(例如球面铣刀等)

2、工件内部加工处也能加工到

可以加工到仅同时5轴加工才能加工完成的部位

3、一次装夹完成加工

通过减少装夹次数来提高精度、减少夹具成本、缩短准备时间


加工机械完全交给机械厂家，接下来介绍一下对应5轴加工的方法及我司夹具部件中加工用的夹具。


5轴加工应有状态及产品介绍


1. 避免工具干涉

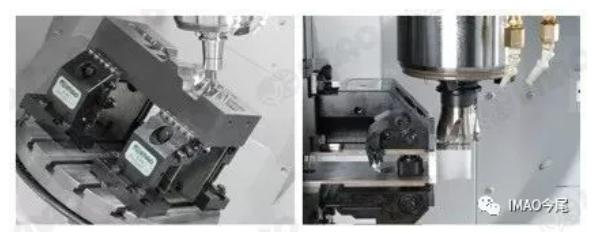

5轴加工顾名思义，加工可以从各个方向进行，为了避免工具干涉，刀路更简单，夹具使用下拉式的夹具是最合适的。

可使用的今尾(IMAO)产品：

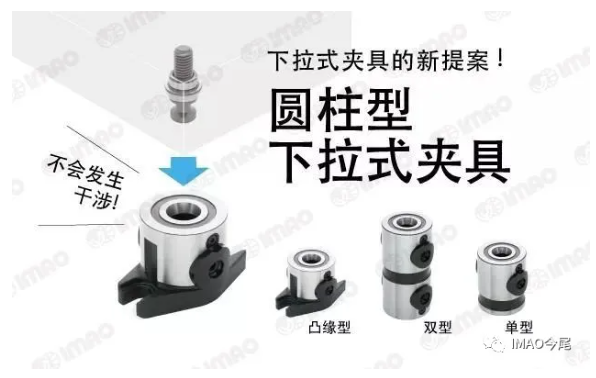

➜圆柱型下拉式夹具(气缸形状的下拉式夹具)

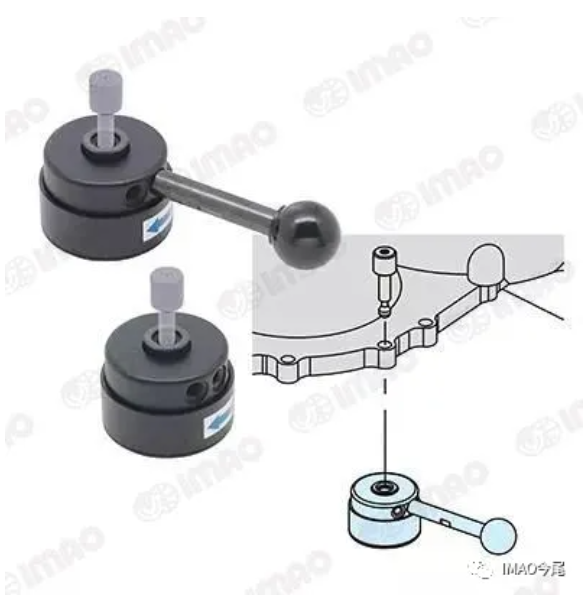

➜下拉式快捷夹具(无需工具的手柄型、最适合铝质工件)

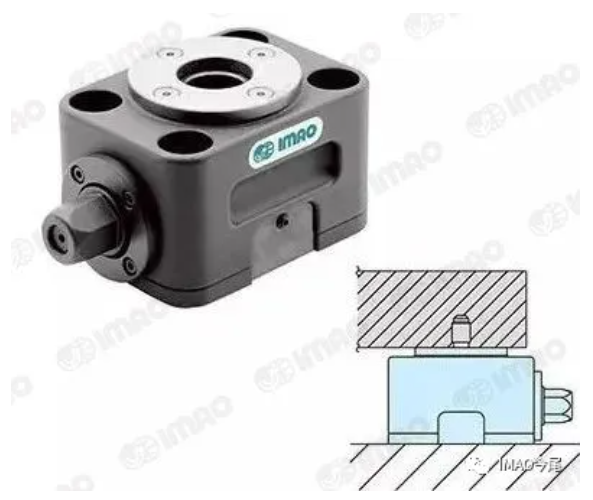

➜下拉式夹具(六角型)(可以使用拧螺母机或电动工具旋拧)

2、定心作业更加简单

关于5轴加工，机床台面的回转中心和工件的回转中心如何高精度定位是提高加工精度的关键。

可使用的今尾(IMAO)产品：

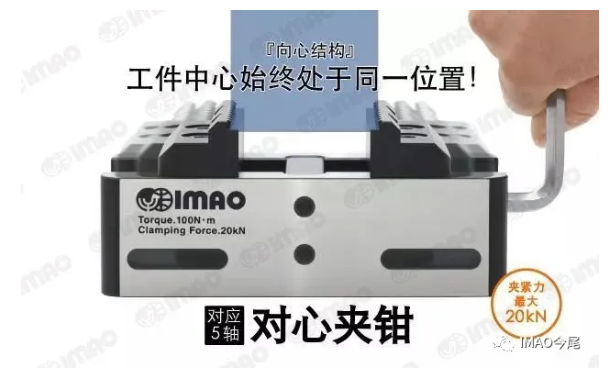

➜对心夹钳

3.避免夹紧力不足

如果不能使用下拉式夹具的时候，如果尽可能使用少量的夹紧余料而产生更大的夹紧力，这也是加工中的关键。

可使用的今尾(IMAO)产品：

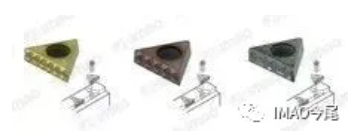

➜三角形齿面压块(提高现有虎钳的摩擦力)

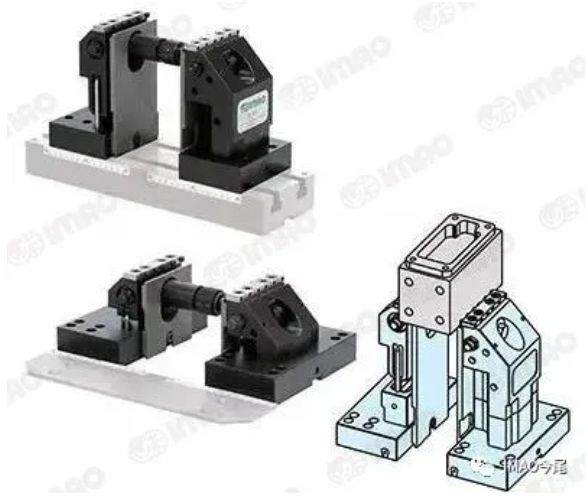

➜5轴夹紧系统(超强夹紧力)

今尾会一直以提高机床效率及加工技术为目标，不断研发和生产新系列的标准件产品！
