IMAO手动零点定位系统增加新型号

2025-11-10 产品介绍 1251



IMAO手动零点定位系统增加新型号





IMAO 的免工具手动零点定位系统新增了可自由接近型和高精度型两种新型号，可在定位的同时完成夹紧操作。

可自由接近型通过将定位销收纳于本体内部，可在无须精确对准的情况下滑动副板进行设置。适用于无吊车的作业环境，并且能够减轻机床操作人员的身体负担。

高精度型可实现3μm 的重复定位精度，非常适合在高精度工件加工中的段取更换应用。















特点














无卡死、无间隙的高精度定位

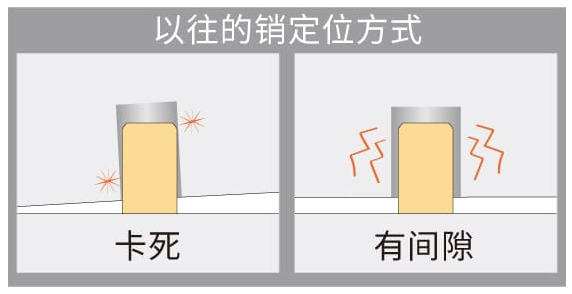

使用以往的直柱销・菱型销形式进行定位时，若配合公差设定过于严格，拆卸时容易发生卡死现象从而影响操作。
同时，若为了提升作业性而放宽配合公差，则容易产生间隙，导致定位精度不稳定。  而使用柔性定位器，则可同时实现无卡死，无间隙的高重复定位精度和流畅的作业性。


快速柔性定位器 收销型 (cp740-cn.mp4)


快速柔性定位器 高精度型(cp741-cn.mp4)



新型号 NEW













■快速柔性定位器 收销型


・重复定位精度：20μm

・夹紧力：2500N


■快速柔性定位器 高精度型

・重复定位精度：3μm

・夹紧力：3000N



其他推荐

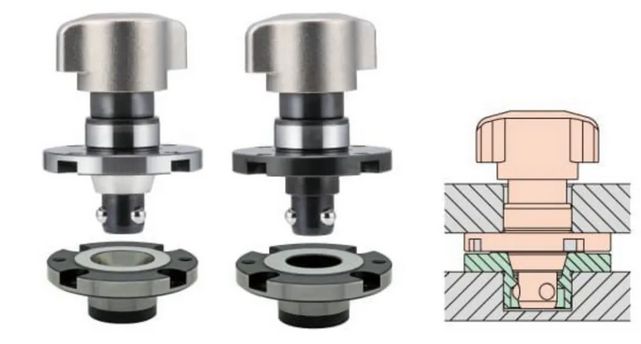

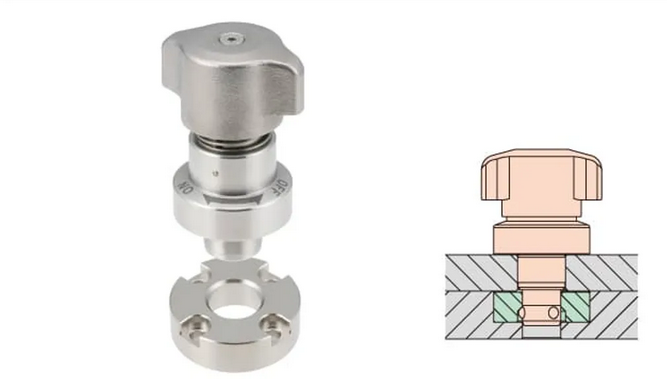

■快速柔性定位器旋钮型

・重复定位精度：10μm

・夹紧力：350N、600N

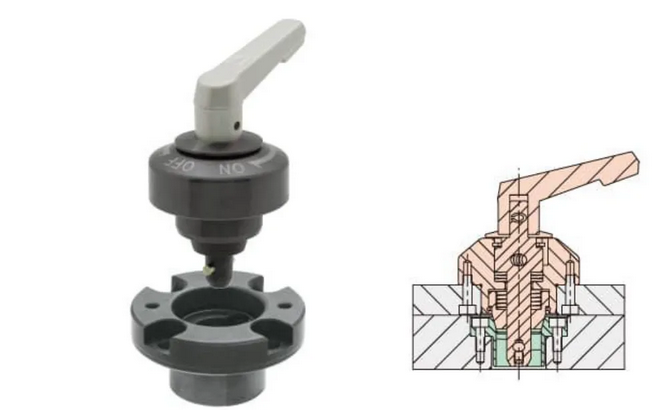

■快速柔性定位器手柄型

・重复定位精度：10μm

・夹紧力：600N

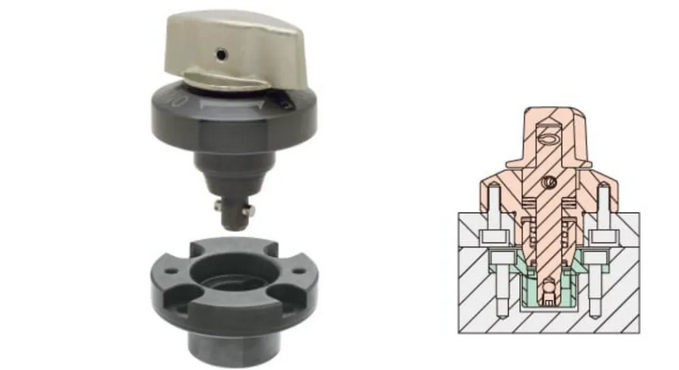

■快速柔性定位器凸轮型


・重复定位精度：8μm

・夹紧力：600N、1200N、1800N




IMAO的人气产品

应用实例 产品详情
应用实例 产品详情
